（3）生態效益

改善水質?：排水管道檢測可以及時發現并修復管道中的滲漏、堵塞等問題，確保污水和雨水能夠順利排放，避免污水回流到環境中，從而減少對水體的污染，保護水質。

?減少水污染?：通過檢測和修復老舊或損壞的排水管道，可以有效減少污水和雨水的混流現象，防止污水直接排入水體，從而降低水體污染的風險，保護生態環境。

?提升城市環境?：排水管道檢測和修復工作不僅能改善水質，還能提升城市環境。修復破損的管道可以減少污水外溢，避免對市容市貌的影響，提升城市的整體形象。

?減少疾病傳播?：污水和雨水的有效排放可以減少蚊蠅滋生地，從而降低疾病傳播的風險，保障市民的健康。

?節約水資源?：通過檢測和修復漏損的管道，可以減少水資源的浪費，提高水資源的利用效率，對環境保護和可持續發展具有重要意義。

項目技術工藝/裝備簡介

（1）技術工藝/裝備名稱

?閉路電視檢測（CCTV）?：閉路電視檢測是目前應用最為廣泛的排水管道檢測技術之一。通過特制的CCTV爬行器搭載高清攝像頭，在管道內自動行走并拍攝高清視頻圖像，同時記錄管道位置、病害類型及嚴重程度等信息。CCTV檢測具有檢測距離長、圖像清晰、數據準確、可保存回放等優點，能夠全面、客觀地反映管道內部狀況，為后續的維護修復提供詳實依據。

?潛望鏡檢測?：利用便攜式視頻潛望鏡設備，通過檢查井口將攝像頭送入管道內部，實時傳輸管道內部圖像至地面控制端。相比目測檢查，潛望鏡檢測擴大了檢查范圍，提高了工作效率，但仍受限于管道彎曲度和積水深度等因。

?聲納檢測?：聲納檢測利用聲波在介質中的傳播特性，通過發射聲波并接收反射回來的信號，分析管道內部的輪廓、深度、障礙物等信息。該方法適用于檢測管道內積水較深或充滿淤泥的情況，能夠穿透水體和沉積物，揭示管道的真實形態。聲納檢測具有非接觸、無損檢測的特點，對于評估管道結構完整性和發現隱蔽病害具有獨特優勢。

（2）工藝/裝備原理

?CCTV管道檢測是一種通過攝像機器對管道內部進行全程攝像式檢測的方法。它適用于管徑在300毫米至2000毫米的排水管道。通過攝像頭拍攝管道內部的銹層、結構、腐蝕、穿孔、裂紋等狀況，并保存錄像資料。通過對錄像資料進行解讀和評估，精準查明管道內部的情況置，為管道的定點修復提供依據?。

?管道潛望鏡檢測是利用潛望鏡設備對管道內部進行檢測。潛望鏡設備可以伸入管道內部，通過鏡頭拍攝管道內部的狀況，適用于無法使用CCTV檢測的狹窄或復雜管道環境。這種方法操作簡便，能夠快速檢測管道內部的缺陷。

?聲吶檢測是利用聲波在管道內部傳播的特性，通過發射聲波并接收其反射信號來檢測管道內部的缺陷。聲吶設備可以探測到管道內部的裂紋、腐蝕等情況，適用于水下或難以直接觀察的管道檢測。

（3）工藝/裝備特點

?CCTV檢測技術通過特制的CCTV爬行器搭載高清攝像頭，在管道內自動行走并拍攝高清視頻圖像?。該技術具有檢測距離長、圖像清晰、數據準確、可保存回放等優點，能夠全面、客觀地反映管道內部狀況，為后續的維護修復提供詳實依據?。

?聲納檢測利用聲波在介質中的傳播特性，通過發射聲波并接收反射回來的信號，分析管道內部的輪廓、深度、障礙物等信息?。該方法適用于檢測管道內積水較深或充滿淤泥的情況，能夠穿透水體和沉積物，揭示管道的真實形態。聲納檢測具有非接觸、無損檢測的特點，對于評估管道結構完整性和發現隱蔽病害具有獨特優勢?。

?管道潛望鏡檢測通過操縱桿將高放大倍數的攝像頭放入檢查井或隱蔽空間，能清晰顯示管道裂紋、堵塞等內部狀況?。該方法適用于設備安放在管道口位置進行快速檢測，適用于短距離且水位較低的管道。?

（4）應用工業領域

1、城市排水系統:檢測管道堵塞、腐蝕、滲漏等問題。

2、工業管道系統:檢查化工、石油、天然氣等行業的管道完整性。

3、電力和通信管道:檢查電纜管道的損壞情況，確保電力和通信線路的安全運行。

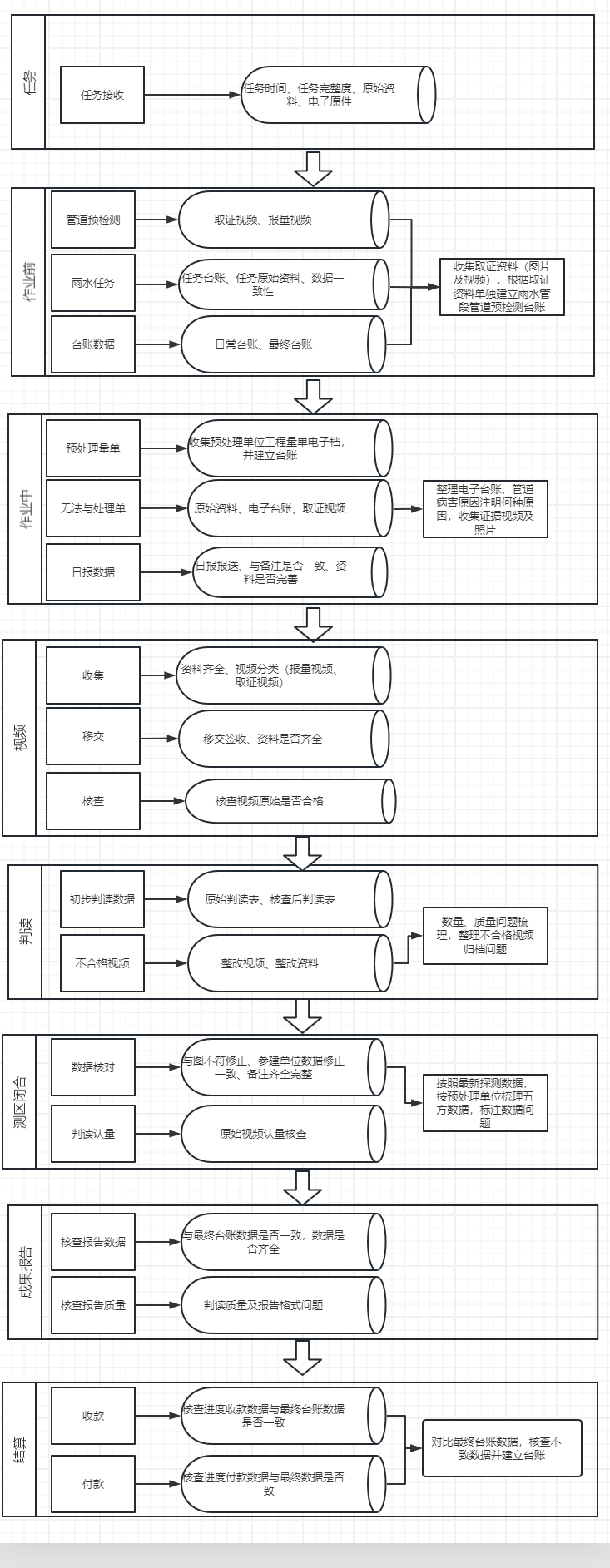

（5）工藝/裝備流程圖

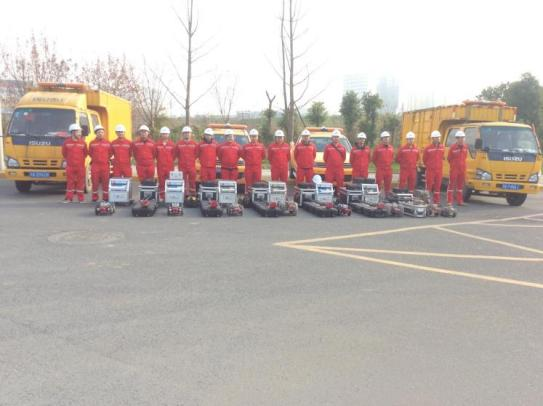

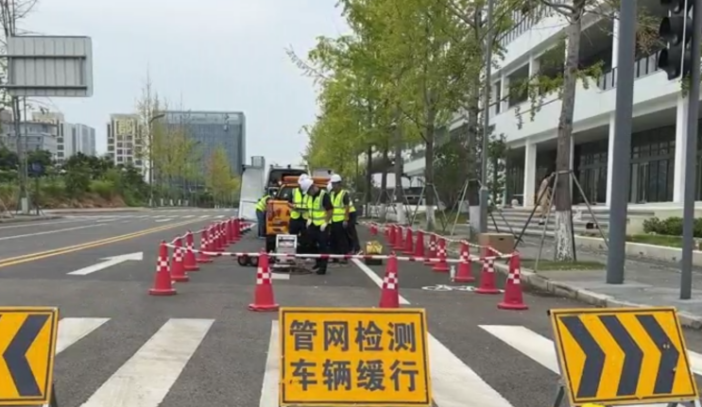

（6）項目部分案列照片
